复合材料树脂传递模塑RTM工艺RTM注射机介绍

   日期:2018-11-21     浏览:392    评论:0
核心提示:树脂转移模塑成形(RTM:ResinTransferMolding)技术是一种低成本复合材料的制造方法,最初主要用于飞机次承力结构件,如舱门和
 树脂转移模塑成形(RTM:Resin Transfer Molding)技术是一种低成本复合材料的制造方法,最初主要用于飞机次承力结构件,如舱门和检查口盖。1996年,美国防务预研局开展了高强度主承力构件的低成本RTM 制造技术研究。RTM技术具有高效、低成本、制件质量好、尺寸精度高、受环境影响小等优点,可应用于体积大、结构复杂、强度高的复合材料制件的成型,已经成为近几年航空航天材料加工领域研究最为活跃的方向之一。

目前主要的派生技术是真空导入模塑工艺(VIMP:Vacuum Infusion Molding Process)、柔性辅助RTM和共注射RTM。这些技术在保留了传统的RTM工艺可浸渍成型带有夹芯、加筋、预埋件的大型构件等优势的基础上,具有生产构件范围广、产品质量稳定、易与其他编织工艺相结合和低成本的制造优势。

RTM注胶机介绍

RTM注胶机也叫RTM注射机,因其目前所用的原料主要为双组份的环氧树脂,也叫双组份注胶机、环氧树脂RTM注胶机、环氧树脂RTM注射机。RTM注胶机是RTM工艺的配套辅助设备,用于双组份环氧树脂的在线式自动计量、配比、混合和定量灌注。

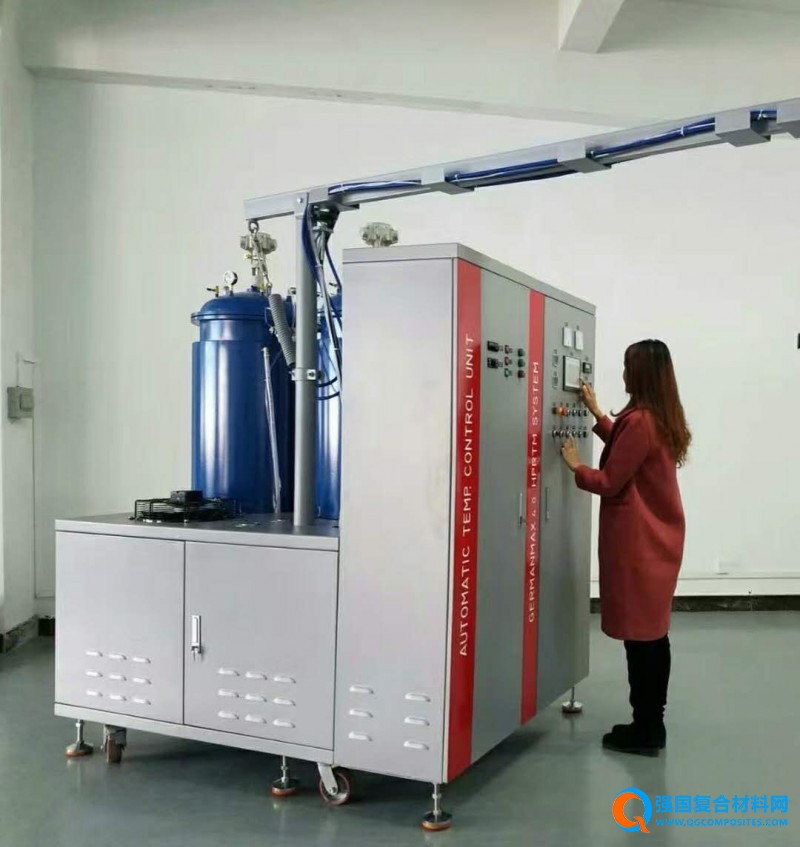

                                                       微信图片_20181114094209

                                                                                       某合作客户定制的RTM注射机设备

RTM注胶机技术参数:

1.双组份树脂混合注射,本设备对单组份树脂同样适用

2.加热温度:120°C 内可调

3.注射压力:30Bar 内可调

4. 树脂罐容量:10-100L

5. 固化剂容量:20L

6. 流量范围:80cc/min 1000cc/min

7. 混合比(质量) 100/20100/50

8. 配比精度(质量)误差:≤±1%

9. 吐出精度质量误差:≤±1%



RTM注胶机设备组成:

1.RTM注胶机计量单元的供料

2.RTM注胶机真空系统

3.RTM注胶机的计量单元

4.输(回)料管路

5.RTM注胶机混合、注射系统

6.RTM注胶机控制系统

更多详尽资料请来电咨询索取。



手机:139-2570-1708(付生)
