凯夫拉和碳纤维一样吗？凯夫拉和碳纤维的区别。

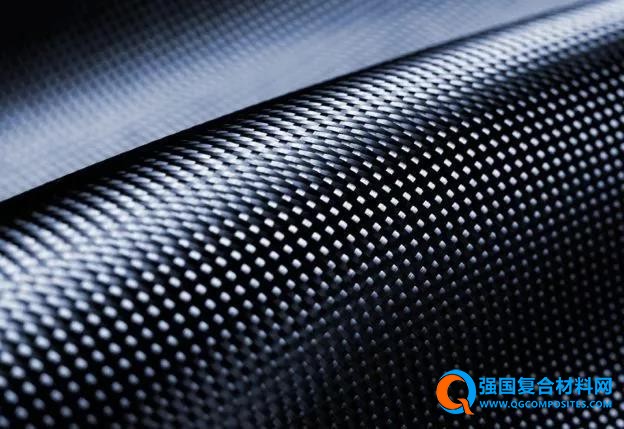

碳纤维是一种纤维状碳材料。颜色为黑色，它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高温、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。碳纤维可分别用聚丙烯腈纤维、沥青纤维、粘胶丝或酚醛纤维经碳化制得；按状态分为长丝、短纤维和短切纤维；按力学性能分为通用型和高性能型。通用型碳纤维强度为1000兆帕（MPa）、模量为100GPa左右。高性能型碳纤维又分为高强型（强度2000MPa、模量250GPa）和高模型（模量300GPa以上）。强度大于4000MPa的又称为超高强型；模量大于450GPa的称为超高模型。
凯夫拉，英文原名 KEVLAR，是美国 杜邦公司研制的一种 芳纶纤维材料产品的品牌名，材料原名叫“ 聚对苯二甲酰对苯二胺”,颜色为黄色，化学式的重复单位为 -[-CO-C6H4-CONH-C6H4-NH-]-接在苯环上的酰胺基团为对位结构（俗称 防火纤维）。这种新型材料密度低、强度高、韧性好、耐高温、不导电，易于加工和成型，其强度为同等质量钢铁的5倍,但密度仅为钢铁的五分之一(Kevlar密度为每立方厘米1.44克,钢铁密度为每立方厘米7.859克),而受到人们的重视。 由于凯夫拉品牌产品材料坚韧耐磨、刚柔相济，具有刀枪不入的特殊本领。在军事上被称之为"装甲卫士 "。
碳纤维拉伸强度约为2到7GPa，拉伸模量约为200到700GPa。密度约为1.5到2.0克每立方厘米，这除与原丝结构有关外，主要决定于炭化处理的温度。一般经过高温3000℃石墨化处理，密度可达2.0克每立方厘。凯夫拉力学性能：强度：3.6 GPa，伸长模量：131 GPa，断裂伸长率：2.8 %，热学性能：长期使用温度：180℃，轴向热胀系数：-2 × 10 ^ (-6) / K，热导率： 0.048 W(m·K)。
凯夫拉纤维特性：
1 、永久的耐热阻燃性，极限氧指数 Loi 大于 28。
2 、永久的抗静电性。
3 、永久的耐酸碱和有机溶剂的侵蚀。
4 、高强度、高耐磨、高抗撕裂性。
5 、遇火无熔滴产生，不产生有毒气体。
6 、火烧布面时布面增厚，增强密封性，不破裂。

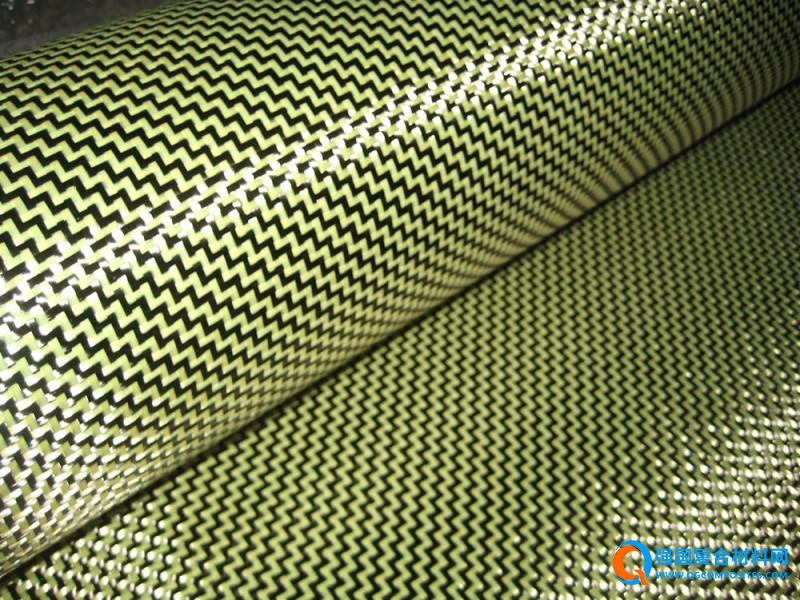

另外我们看到市场上有红色，或者彩色碳纤维，碳纤维为黑色，彩色碳纤维是碳纤维在生产过程中加入了色浆。在成型过程中被变成了彩色，一般生产碳纤维布，预浸料的企业都可以生产。
