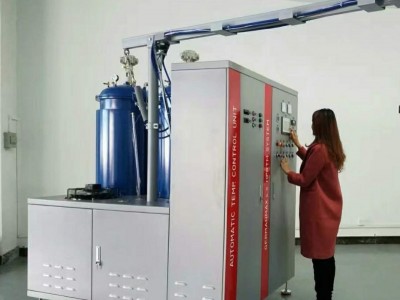

久耐机械环氧树脂单双组份高精密RTM注射机

点击图片查看原图

品牌: 久耐
电压: 380V
气压: 4-7KG
功率: 6KW
单价: 1.00元/台
起订: 1 台
供货总量: 20 台
发货期限: 自买家付款之日起 30 天内发货
所在地: 华南地区
有效期至: 长期有效
最后更新: 2019-07-12 18:00
浏览次数: 1053
购买   加入购物车

公司基本资料信息
详细说明
 环氧RTM注射机技术参数
加热温度:室温—85℃(加热温度可调)
注射压力:30Bar(注射压力可调)
流量范围:100-1000ML/min 内可调
混合比:100/50到 100/10可调
树脂罐容量:120L   固化剂罐容量:120L
环氧RTM注射机设备组成
1.计量单元的供料料罐为30L(有效容积)双层不锈钢罐体(外层SUB201,内层SUB304),(罐内使用干燥空气,可抽真空除气泡)。
料罐可加热(导热油加温)和搅拌。两个温度传感器直接测量和显示物料温度。
料罐加热温度为85℃。
料罐可通过电动马达来对罐内的物料进行搅拌。
罐盖配有加料口,可以连接管路进行材料添加(真空自动吸料)。
配有低液位报警装置,当罐内物料低于液位点时,报警提示添加物料。
2.真空系统设备配备1个真空泵,用于模具真空辅助注射及料罐抽真空脱泡。在真空管路里装有传感器,并连接至数字显示屏上。真空泵配有3L的透明树脂收集器一个,防止树脂倒吸入真空泵内。
3.计量单元计量泵为进口高精度齿轮泵(台湾);
流量范围:100-1000ML/min;
高精密伺服电机,配有控制箱。电机速度通过放置在控制箱内的伺服驱动器来控制;
通过触摸屏直接控制伺服电机来调整流量;
计量泵连接到电机上;
计量泵和电机安装在一个固定架上。
4.注射枪两根特氟龙原料管连接料罐和计量泵;
两根特氟龙原料管连接计量泵和混合头;
两根特氟龙原料管连接混合头和料罐;
停止注胶时原料自动循环,保证比例悬殊物料混合均匀和料温的均匀;
注射口配有压力传感器,用于监测注射压力;
当注射压力超过设定压力时,设备停止工作。
5.PLC控制系统
PLC控制系统只具有以下功能:
- 料罐和模具抽真空
- 电机启动和停止
- 计量泵电机控制
- 压力测量和注射压力显示
- 打开或关闭混合头
- 设备加热(料罐),温度可控制并显示
- 注射压力超过设定值时报警,并设备停止工作
环氧RTM注射机精度:
1.吐出精度误差:≤±1%;连续性误差:≤±1‰
2.配比精度误差:≤±1%
环氧RTM注射机相关参数:
1. 尺寸:L1200*W1100*H1300MM
2. 电源:380V  50Hz
3. 工作气压:4-7KG
4. 功率:约6000W
5. 设备材质:不锈钢/烤漆机架
